Мультиэкранные графические видеосервера (модульные видеопроцессоры, контроллеры видеостен)




Мультиэкранные графические видеосервера (модульные видеопроцессоры, контроллеры видеостен)

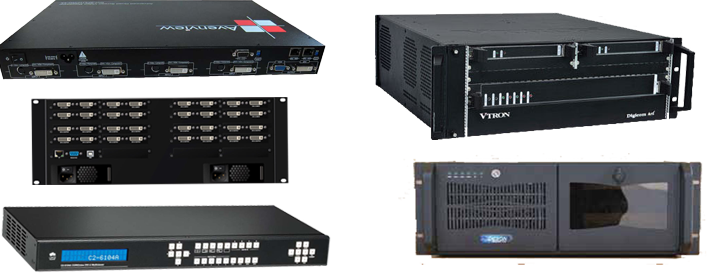

Мультиэкранными графическими видеосерверами (модульными видеопроцессо-рами,  контроллерами видеостен) называют устройства, предназначенные для приема, формирования, обработки, хранения и вывода информации на видеостену. В качестве пода-ваемой на вход в видеосервер может быть использована разнообразная как по источникам, так и по форматам (NTSC/PAL, S-Video, компонентный, HDTV и RGB/DVI с разрешением до 1920 x 1200 пикселей), и характеристикам информация. Например, это может быть графическая информация, поступающая с жесткого диска компьютера, потоковое видео, поступающее из локальной вычислительной сети или сети Интернет,  или же аналоговое видео, поступающее с видеокамеры или другого источника сигналов.



Основной задачей видеосервера (контроллера видеостены) является формирова-ние выходного изображение высокого разрешения и транслирование этого изображения на всю поверхность видеостены в соответствии с числом модулей (панелей) в составе видеосте-ны. При этом для каждого модуля видеостены, в зависимости от его местоположения в со-ставе видеостены, видеосервер формирует соответствующий модулю фрагмент общей кар-тины изображения. Немаловажным фактором, влияющим на качество транслируемого на видеостене изображения, является то, что разрешение отдельного фрагмента изображения, выводимого на модуль видеостены, должно в точности соответствовать физическому разре-шению используемого модуля (или других средств отображения информации).



Для первоначальной настройки и управления работой видеосервера необходимо специализированное программное обеспечение, которое позволяет установить конфигу-рацию видеосистемы - количество сегментов изображения (соответствующее количеству модулей видеостены), их разрешение, формат выходного сигнала и установить другие необ-ходимые рабочие параметры видеостены. Как правило, специализированное программное обеспечение для конфигурирования видеосервера предоставляет оператору расширенный функционал по управлению выводимым изображением: создание, редактирование сценариев отображения информации, управление позицией и размерами выводимого изображения, масштабирование изображения и много другое.






В зависимости от конфигурации видеостены и поставленных задач по отображению информации, видеосерверы можно (условно) разделить на два типа:



  •  видеосервера с интегрированной логикой (т.н. "коробочное" решение) - строятся на базе высокопроизводительных рабочих станций промышленного исполнения и предназначены для приема, обработки и вывода на видеостену видео/графической информации высокого разрешения, поступающей на входы видеосервера. Основным преимуществом таких видеосерверов является то, что все операции с поступающими сигналами выполняются аппаратными средствами самого видеосервера и пользова-тель не имеет возможности повлиять на данный процесс. Используемые в таких сис-темах высокоскоростные шины данных, высокопроизводительные графические про-цессоры и другие новаторские технологии в области обработки видеопотоков позво-ляют достичь невиданных скоростей обработки и транслирования видеосигнала.  Также к преимуществам данного вида устройств следует отнести меньшую, по срав-нения с кластерными системами, цену. К недостаткам таких видеосерверов относят невозможность расширения -  обычно такие устройства рассчитываются на точно оп-ределённое количество управляемых с их помощью модулей видеостены.



  • видеосервера кластерного (модульного) типа - также строятся на базе высокопро-изводительных рабочих станций промышленного исполнения, однако представляют пользователю возможность расширять функционал видеосервера путем добавления дополнительных плат (модулей) расширения. С помощью дополнительных модулей пользователь имеет возможность создавать видеостены каких угодно размеров и  га-баритов. К преимуществам данного вида устройств относят возможность создания видеостен неограниченных (теоретически) размеров. Однако данный вид оборудова-ния весьма не дешев.




В зависимости от назначения и сложности системы отображения информации исполь-зуются те или иные видеосерверы, а для построения сверхбольших систем возможно каскад-ное (или параллельное) использование нескольких видеосерверов одновременно.




Как правило, видеосерверы (графические контроллеры) видеостены способны рабо-тать 24 часа в сутки, 7 дней в неделю, 365 дней в году.
